CA-IS1306M25G
量產
隔離Sigma-Delta調制器
CA‐IS1306x 器件是一系列為基于分流電阻的電流檢測而
優化的高精度隔離式 Sigma‐Delta（ΣΔ）調制器。低的
失調和增益誤差以及相關溫漂能夠在全工作溫度范圍內
保持測量的精度。
CA‐IS1306x 器件采用二氧化硅（SiO2）作為隔離層，支
持符合UL 1577 認證的高達5 kVRMS的電氣隔離。 該技
術將高低壓域分開從而防止低壓器件被損壞，同時提供
低輻射和高磁場抗擾度。高共模瞬態抗擾度（CMTI）
意味著CA‐IS1306x器件在隔離層之間正確地傳遞信號，
適合要求高壓、大功率開關的工業電機控制和驅動應用
場合。器件內部輸入共模過壓和高邊電源丟失檢測功能
有助于故障診斷和系統安全。
CA‐IS1306x 器件通過使用 sinc3 濾波器能夠在 78.1 kSPS
數據吞吐率時實現16位的分辨率，典型的信噪比（SNR）
為85 dB。外部時鐘頻率范圍是從5 MHz到21 MHz，便
于同步，同時為使用提供靈活性。

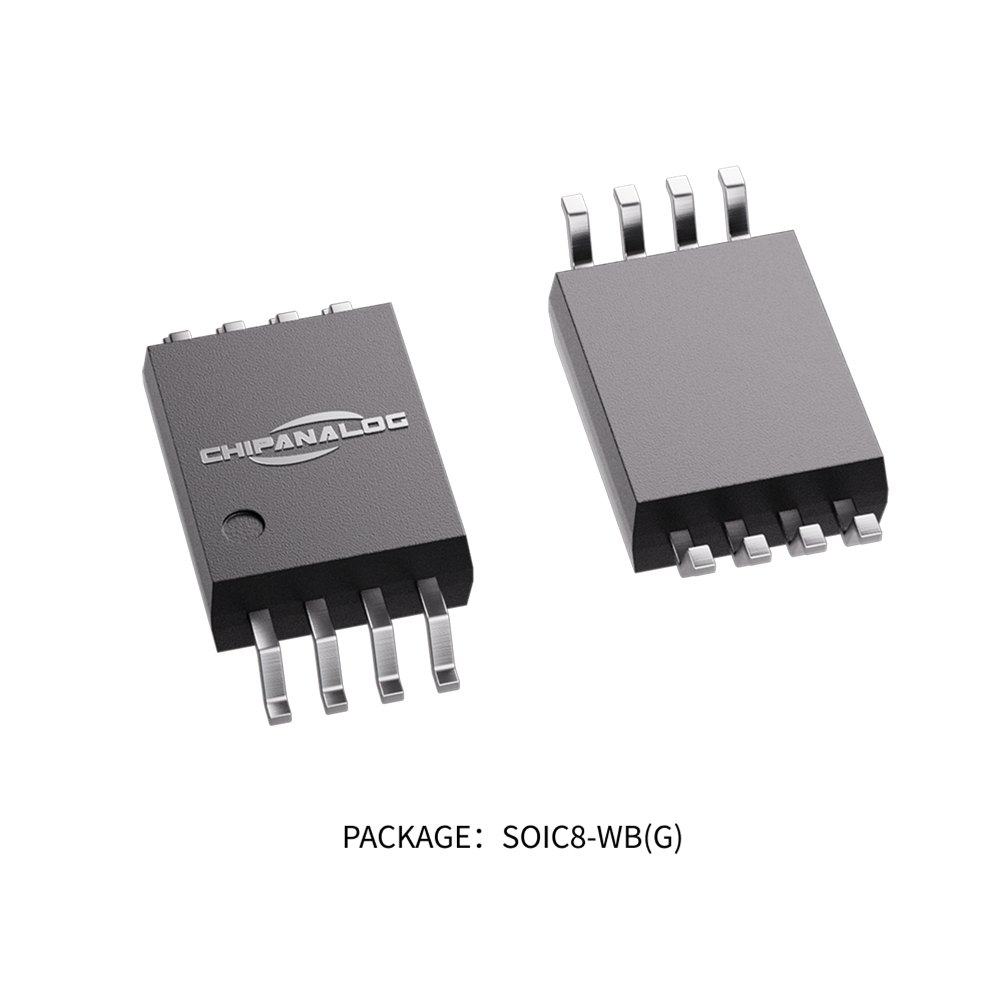

CA‐IS1306x 器件通過寬體8腳或者16腳SOIC封裝 ，支
持在額定擴展工業溫度范圍內（–40°C 到 125°C）正常
工作。
-
特性
差分輸入電壓范圍：
±250 mV
未編碼的數據輸出
低失調誤差：
25°C時±100 μV（最大值）
低增益誤差：
25°C時±0.2% （最大值）
優異的溫漂性能：
±3.5 μV/°C（最大值）失調溫漂
±40 ppm/°C（最大值）增益誤差溫漂優異的交流性能：
信噪比：85 dB（典型值）
總諧波失真：–93 dB（典型值）16位無失碼
高邊和低邊均支持3.3 V和5 V供電電壓
高共模瞬態抗擾度：±150 kV/μs（典型值）
為系統安全設計的故障診斷功能
寬工作溫度范圍：–40°C到125°C
安全和法規認證：
符合DIN V VDE 0884‐17:2021‐10 認證
符合UL 1577 認證
根據IEC 61010‐1:2010+A1 認證額定工作電壓下使用壽命大于40年
-
應用
-
工業電機控制和驅動
-
隔離式開關電源
-
不間斷電源
-
-
器件信息
器件型號 封裝 封裝尺寸（標稱值） CA‐IS1306x25G SOIC8-WB (W) 5.85 mm × 7.50 mm CA‐IS1306AM25W SOIC16-WB (W) 10.30 mm × 7.50 mm CA‐IS1306M25W SOIC16-WB (W) 10.30 mm × 7.50 mm -

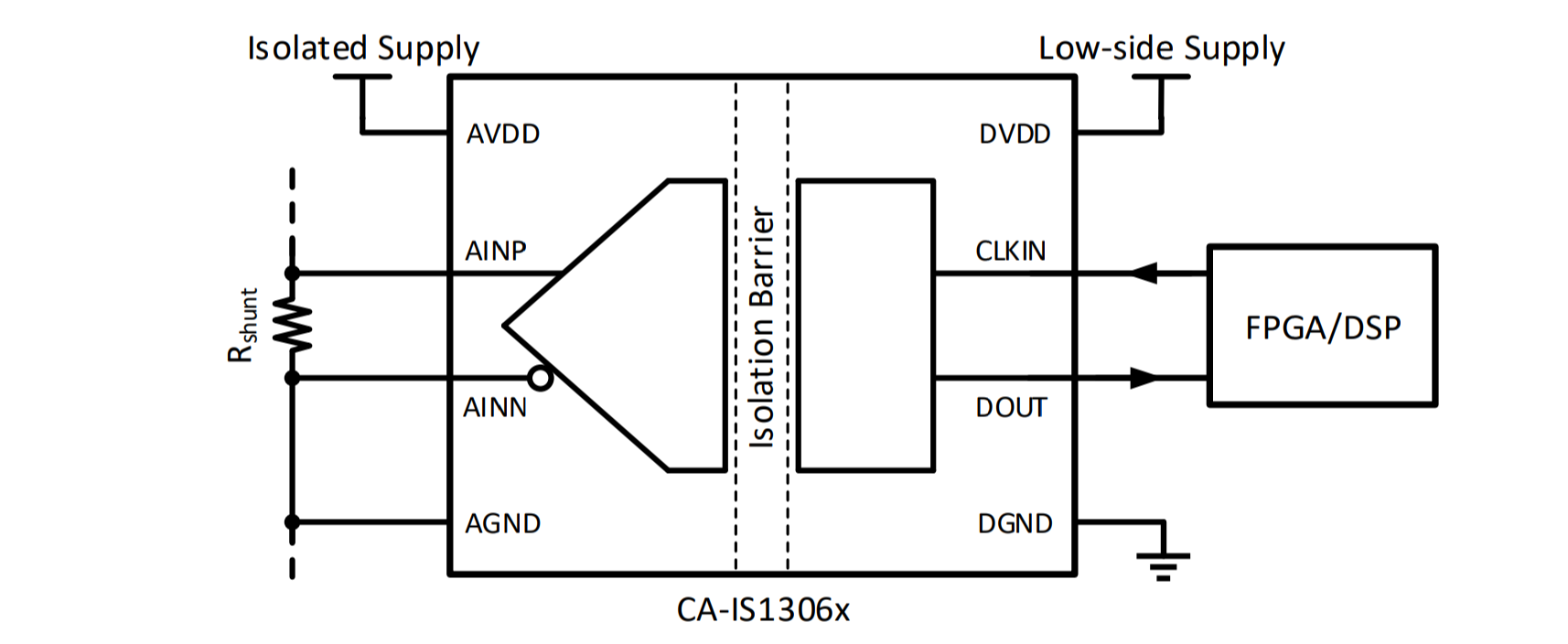

簡化通道結構圖
-
技術文檔
文檔名稱
文件種類
更新日期
-
文件種類: 規格書
更新日期: 2023.05.04
-
文件種類: APPNOTE
更新日期: 2022.04.15
-
-
認證標準
認證名稱
認證種類
認證編號
認證日期
-
認證種類: 可靠性
認證編號: CA-IS12XX&13XX_V1.3
認證日期: 2025.04.23
-
認證種類: VDE
認證編號: 40057278
認證日期: 2025.02.28
-
認證種類: TüV-EN IEC 62368
認證編號: AK 50656801 0001
認證日期: 2024.12.26
-
認證種類: UL
認證編號: UL-US-L511334-11-02500202-5
認證日期: 2023.04.12
-
認證種類: CQC
認證編號: CQC24001434134
認證日期: 2024.06.06
-
