CA-IS1200G
量產
全差分隔離運放
CA‐IS1200 器件是為基于分流電阻的電流檢測而優化的
高精度隔離式運放。低的失調和增益誤差以及相關溫漂
能夠在全工作溫度范圍內保持測量的精度。
CA‐IS1200器件采用二氧化硅（SiO2）作為隔離層，支持
符合 UL 1577 認證的高達 3750 VRMS（CA‐IS1200U）或
5000 VRMS（CA‐IS1200G）的電氣隔離。該技術將高低壓
域分開從而防止低壓器件被損壞，同時提供低輻射和高
磁場抗擾度。高共模瞬態抗擾度（CMTI）意味著 CA
IS1200 器件在隔離層之間正確地傳遞信號，適合要求高
壓、大功率開關的工業電機控制和驅動應用場合。器件
內部輸入共模過壓和高邊電源丟失檢測功能有助于故障
診斷和系統安全。
CA‐IS1200 器件采用DUB8 或者寬體八腳SOIC封裝 ，支
持在額定擴展工業溫度范圍內（–40°C 到 125°C）正常
工作。
-
特性
差分輸入電壓范圍：
±250 mV
固定初始增益：
8
低輸入失調和溫漂：
25°C時±1 mV（最大值），±4 μV/°C（最大值）
低增益誤差和溫漂：
25°C 時±0.5%（最大值），±50 ppm/°C（最大值）
低非線性度和溫漂：
額定范圍內0.01%（典型值），±1 ppm/°C（典型值）
高邊和低邊均支持3.3 V和5 V供電電壓
高共模瞬態抗擾度：
±150 kV/μs（典型值）
寬工作溫度范圍：
–40°C到125°C
安全和法規認證：
符合 DIN V VDE 0884‐17:2021‐10 認證(CAIS1200G)
符合UL 1577 認證(CA‐IS1200G)
根據 IEC 61010‐1:2010+A1 認證 -
應用
-
工業電機控制和驅動
-
隔離式開關電源
-
不間斷電源
-
-
器件信息

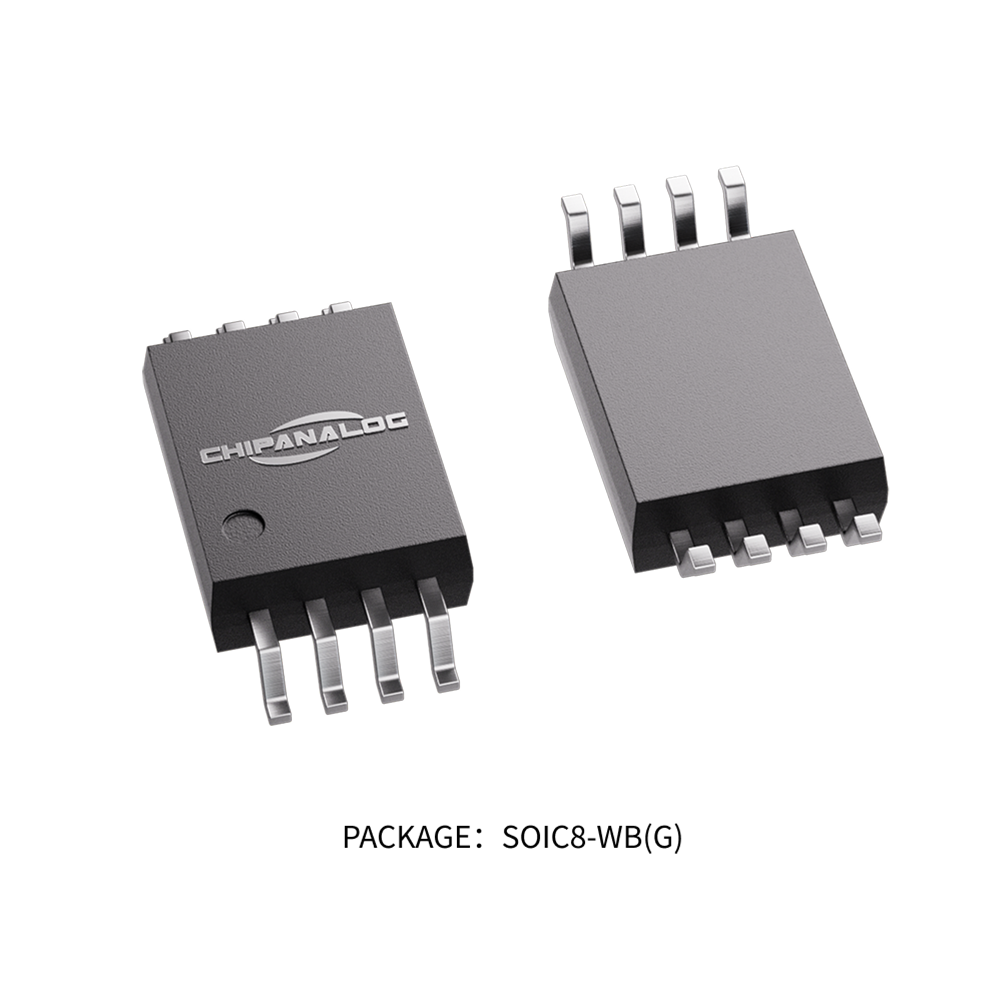

器件型號 封裝 封裝尺寸（標稱值） CA-IS1200U DUB8 (U) 9.20 mm × 6.62 mm CA-IS1200G SOIC8-WB (G) 5.85 mm × 7.50 mm -

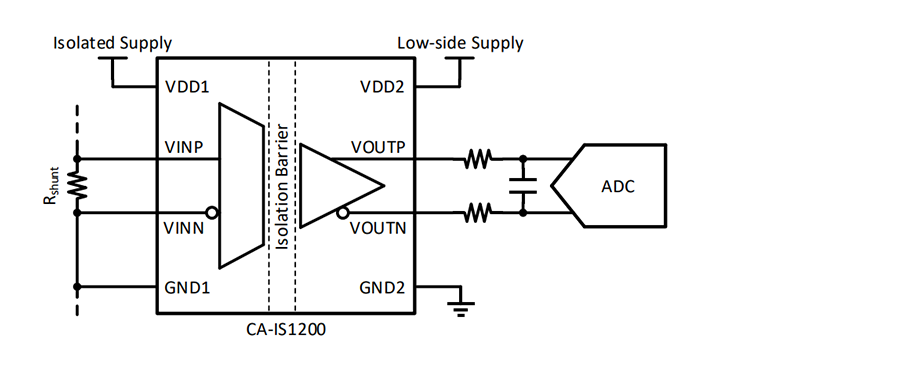

簡化通道結構圖
-
技術文檔
文檔名稱
文件種類
更新日期
-
文件種類: 規格書
更新日期: 2022.12.20
-
文件種類: APPNOTE
更新日期: 2022.04.15
-
文件種類: APPNOTE
更新日期: 2021.11.15
-
-
認證標準
認證名稱
認證種類
認證編號
認證日期
-
認證種類: 可靠性
認證編號: CA-IS12XX&13XX_V1.3
認證日期: 2025.04.23
-
認證種類: VDE
認證編號: 40057278
認證日期: 2025.02.28
-
認證種類: TüV-EN IEC 62368
認證編號: AK 50656801 0001
認證日期: 2024.12.26
-
認證種類: UL
認證編號: UL-US-L511334-11-02500202-5
認證日期: 2023.04.12
-
認證種類: CQC
認證編號: CQC24001434134
認證日期: 2024.06.06
-
