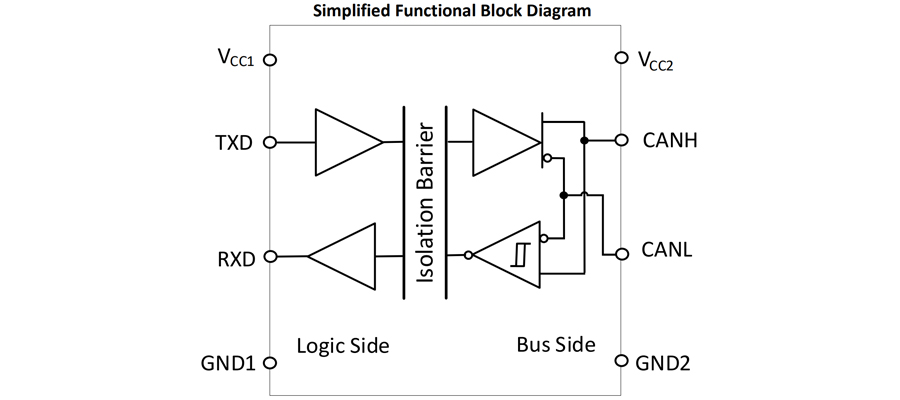

CA-IS305x 是一款隔離式控制器局域網(CAN)收發器，符 合ISO11898-2物理層技術規范。該系列器件內部的邏輯 輸入與輸出緩沖器之間通過二氧化硅(SiO₂)絕緣柵隔離， 能夠承受高達3750V_RMS/5000V_RMS/7500V_RMS (60s)的隔離 電壓(DUB8 封裝/寬體SOIC 封裝/超寬體SOIC 封裝)以及 ±150kV/μs 的典型 CMTI。絕緣柵阻斷了邏輯側與總線側 的地環路，有助于降低端口間地電勢差較高的噪聲，確 保數據的正確傳輸。
CA-IS305x 在邏輯側采用+2.5V 至+5.5V 單電源供電，便 于連接不同電壓的 CAN 控制器，配合外部隔離電源， 即可構成完整的隔離CAN端口。收發器支持高達1Mbps 的傳輸速率中，并在發送器輸出端提供限流保護、熱保 護以及±58V 的過壓保護，顯性狀態超時檢測則可避免 由于控制器錯誤或TXD輸入故障而導致的總線閉鎖。此 外，該系列器件的CAN 接收器輸入具有±30V 的共模輸 入范圍(CMR)，遠遠超出 ISO 11898 規范定義的–2V 至 +7V 范圍，為系統提供可靠保護。

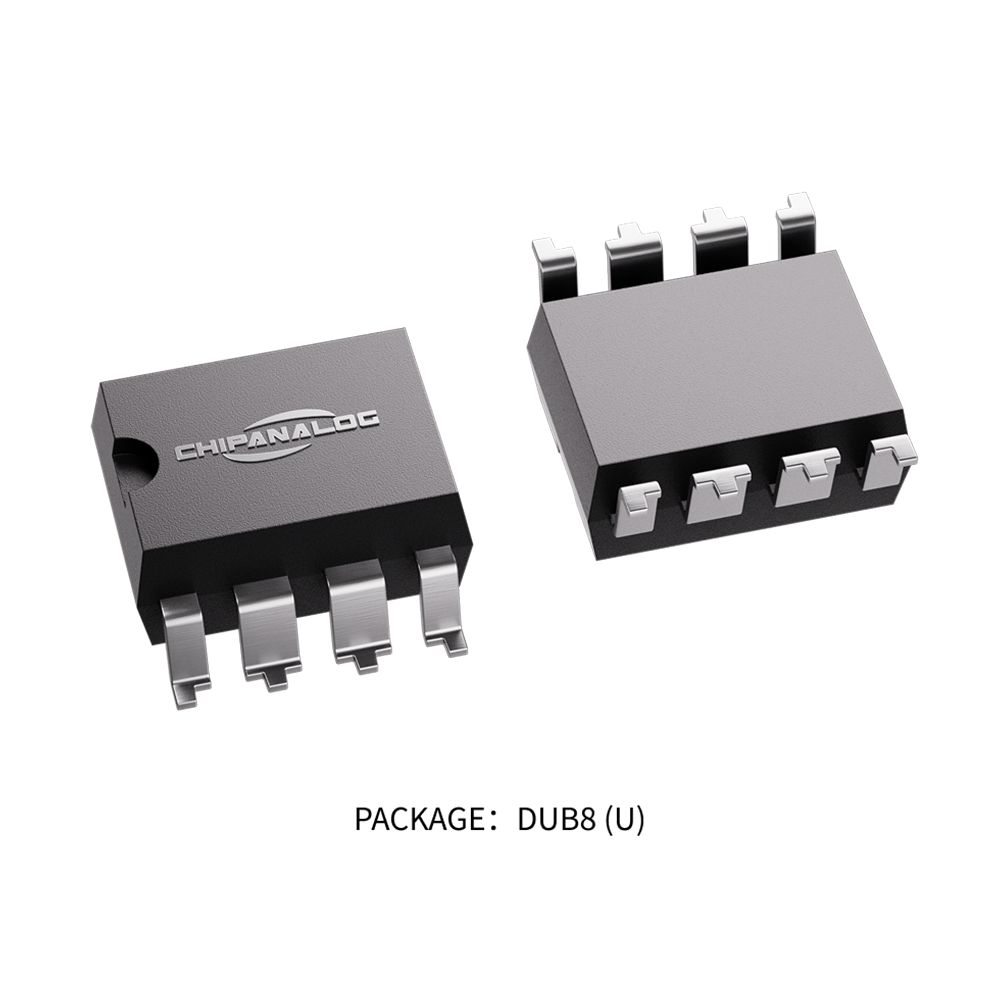

CA-IS3050、CA-IS3052 均可提供寬體8 引腳寬體SOIC封 裝和16引腳寬體SOIC封裝，兼容多數工業標準的隔離 CAN收發器；此外，CA-IS3050提供DUB8封裝，額定隔 離電壓為3750V_RMS，以及 8 引腳超寬體 SOIC 封裝，額 定隔離電壓為 7500V_RMS。所有器件的工作溫度范圍為 40°C 至125°C。
